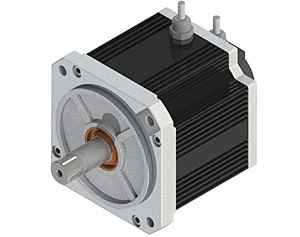

130BMS系列直流無刷電機
直流無刷電機

一般性能參數（General specification）：


繞組類型YWE
霍爾電角度120 Deg.
軸向竄動0.025mm
軸圓跳動0.02mm@450g
軸端部跳動0.08mm@450g
軸向負載480N@ 距法蘭面25mm處
徑向負載150N
介電強度1500VDC, 1min.
絕緣電阻>100Mohms, 500VDC


引出線連接及功能（Electric connection）：

編號
引線顏色
引線規格
引線功能
1
紅
UL1007
AWG24
Hall Vcc
2
藍
Hall U
3
綠
Hall V
4
白
Hall W
5
黑
Hall GND
6
黃
UL1007
AWG16
Phase U
7
紅
Phase V
8
黑
Phase W

電機性能參數（Electric Specification）：

項目
單位
130BMS -
115G30
120G30
140G30
165G30
190G20
電機極數 Motor poles
10
10
10
10
10
電機相數 Phase
3
3
3
3
3
額定電壓 Rated Voltage
VDC
310
310
310
310
310
額定電流 Rated current
A
2.8
3.8
5.7
8.5
9.5
額定轉速 Rate speed
rpm
3000
3000
3000
3000
2000
額定轉矩 Rated torque
N.m
2.39
3.18
4.77
7.00
11.94
額定輸出功率 Rate power
W
0.75
1.00
1.50
2.20
2.50
峰值轉矩 PeaK torque
N.m
7.1
9.5
14
21
35
峰值電流 PeaK Current
A
8.5
11.5
17
25
28
轉矩常數 Torque constant
N.m/A
0.85
0.84
0.82
0.83
1.25
轉子慣量 Rotor Inertia
g.cm2
5.9
7.4
9.7
13.5
19.7
電機重量 Motor weight
Kg
6.1
6.5
7
8.5
11
電機長度 L Motor length
mm
115
120
140
165
190

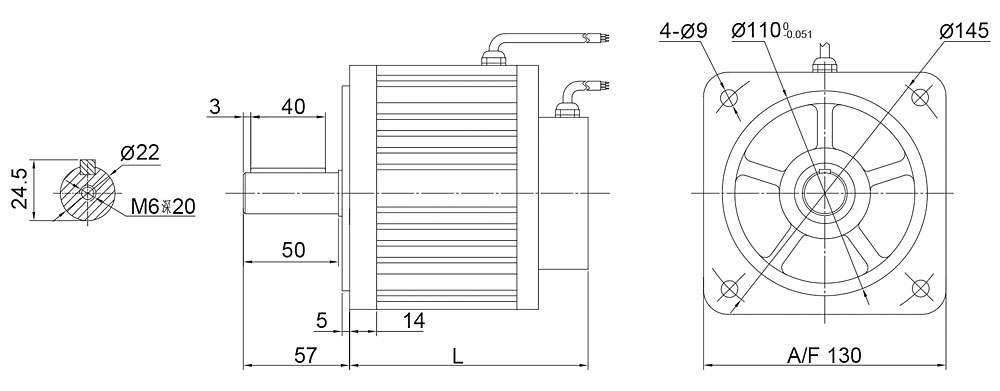

電機安裝尺寸（Dimension）：
