57H2F系列步進電機

步進電機

步距角 Step Angle	1.8°
絕緣電阻 Insulation Resistancce	500V DC 100MΩ Min
絕緣強度 Dielectric Strength	500V AC 50Hz 2mA 1Minute
環境溫度 Ambient Temperature	-20~+40℃
溫升 Temperature Rise	80K Max
絕緣等級 Insulation Class	B

產品性能參數（Electrical specification）：

57H2F 雙極性

型號 Model	機身長度 Fuselage Length	額定電壓 Rated voltage	額定電流 Rated Current	繞組電參數		靜力矩 Static moment		轉子慣量 Rotor Inertia		電機質量 Motor quality
	機身長度 Fuselage Length	額定電壓 Rated voltage	額定電流 Rated Current	@20℃	Typ.	靜力矩 Static moment		轉子慣量 Rotor Inertia		電機質量 Motor quality
	mm	V	Amps	Ohms	mH	N.m	oz-in	g.cm2	oz-in2	Kg	Lbs
57H2F40-104	40	6.3	1.0	6.3	16	0.8	115	105	0.66	0.42	0.93
57H2F40-154		3.9	1.5	2.6	6.5	0.8	115	105	0.66	0.42	0.93
57H2F40-204		3.2	2.0	1.6	5.0	0.8	115	105	0.66	0.42	0.93
57H2F40-254		2.75	2.5	1.1	2.8	0.8	115	105	0.66	0.42	0.93
57H2F45-104	45	7.5	1.0	7.5	22	1.2	142	135	0.85	0.48	1.1
57H2F45-154		4.65	1.5	3.1	8.4	1.2	142	135	0.85	0.48	1.1
57H2F45-204		3.4	2.0	1.7	5.0	1.2	142	135	0.85	0.48	1.1
57H2F45-254		3.0	2.5	1.2	3.6	1.2	142	135	0.85	0.48	1.1
57H2F56-104	54	7.3	1.0	7.3	33	1.5	210	215	1.2	0.6	1.3
57H2F56-154		4.65	1.5	3.1	13	1.5	210	215	1.2	0.6	1.3
57H2F56-204		4.0	2.0	2.0	7.2	1.5	210	215	1.2	0.6	1.3
57H2F56-254		3.0	2.5	1.2	4.0	1.5	210	215	1.2	0.6	1.3
57H2F77-154	77	6.45	1.5	4.3	18	2.0	283	365	2.1	1.0	2.2
57H2F77-204		4.6	2.0	2.3	9.8	2.0	283	365	2.1	1.0	2.2
57H2F77-254		4.25	2.5	1.7	6.5	2.0	283	365	2.1	1.0	2.2
57H2F77-304		3.6	3.0	1.2	4.4	2.0	283	365	2.1	1.0	2.2
57H2F112-154	112	7.65	1.5	5.1	23	3.0	425	750	3.3	1.5	3.3
57H2F112-204		5.4	2.0	2.7	13	3.0	425	750	3.3	1.5	3.3
57H2F112-254		5.0	2.5	2.0	9.6	3.0	425	750	3.3	1.5	3.3
57H2F112-304		3.9	3.0	1.3	5.5	3.0	425	750	3.3	1.5	3.3

57H2F 單極性

型號 Model	機身長度 Fuselage Length	額定電壓 Rated voltage	額定電流 Rated Current	繞組電參數		靜力矩 Static moment		轉子慣量 Rotor Inertia		電機質量 Motor quality
	機身長度 Fuselage Length	額定電壓 Rated voltage	額定電流 Rated Current	@20℃	Typ.	靜力矩 Static moment		轉子慣量 Rotor Inertia		電機質量 Motor quality
	mm	V	Amps	Ohms	mH	N.m	oz-in	g.cm2	oz-in2	Kg	Lbs
57H2F45-106	45	4.2	1.0	4.2	8.5	1.0	142	135	0.85	0.48	1.1
57H2F45-126		4.08	1.2	3.4	7.0	1.0	142	135	0.85	0.48	1.1
57H2F45-156		3.75	1.5	2.5	5.6	1.0	142	135	0.85	0.48	1.1
57H2F45-206		3.4	2.0	1.7	4.2	1.0	142	135	0.85	0.48	1.1
57H2F56-106	54	5.1	1.0	5.1	10	1.3	184	215	1.2	0.6	1.3
57H2F56-126		3.6	1.2	3.0	7.7	1.3	184	215	1.2	0.6	1.3
57H2F56-156		3.45	1.5	2.3	6.1	1.3	184	215	1.2	0.6	1.3
57H2F56-206		4.0	2.0	2.0	5.0	1.3	184	215	1.2	0.6	1.3

以上產品可根據客戶要求定制。
Above Products can be customized according to customer requirement

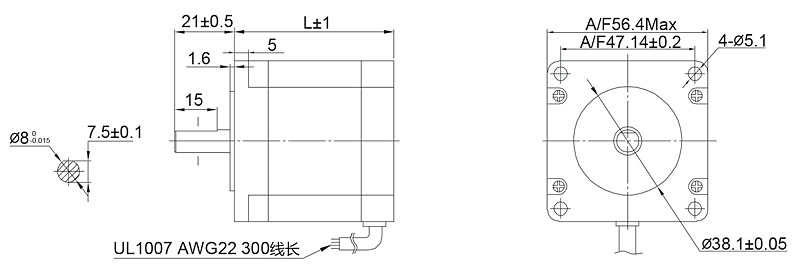

外形尺寸（Dimension）：

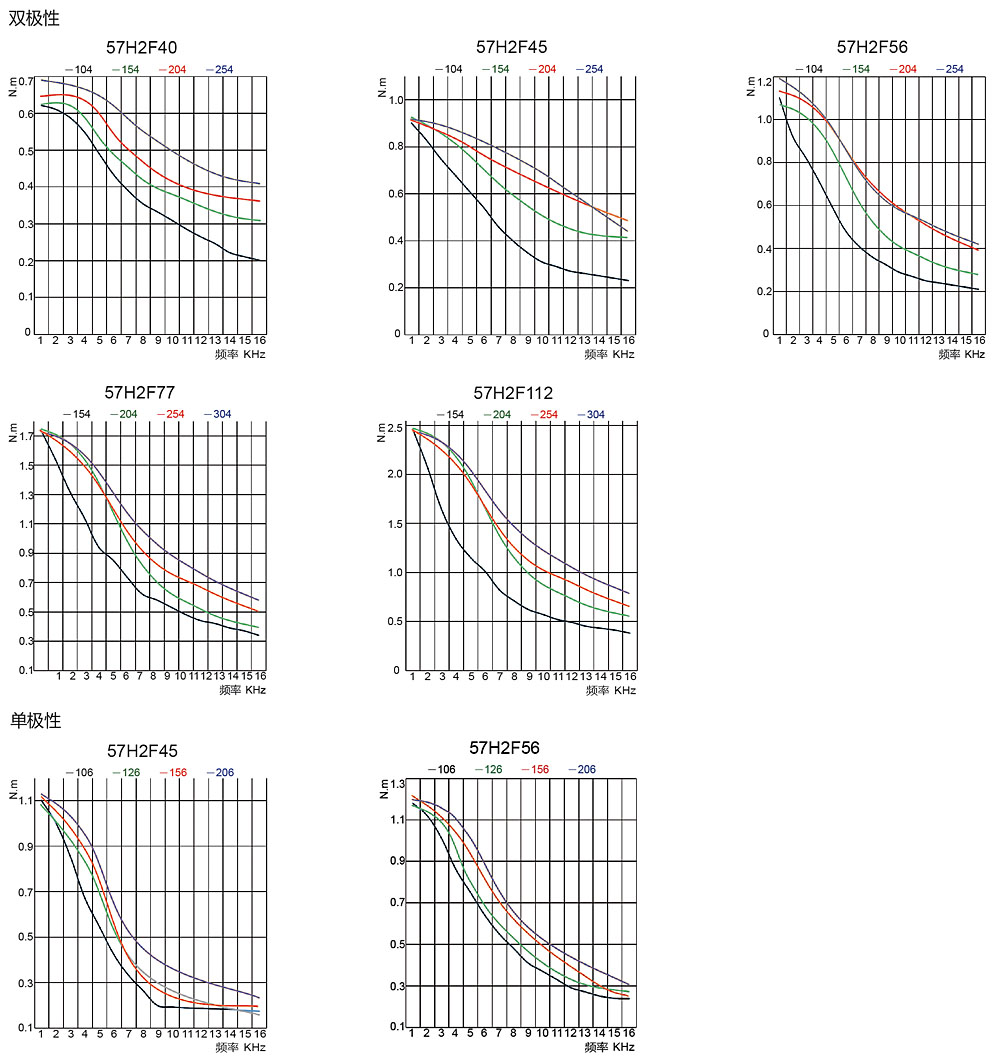

運行矩頻特性（Torque-frequency Characteristic）：

注意：裝配時，須保證電機軸和負載軸的同心，嚴禁敲打，以免損壞電機。
Note: when installing the motor, must ensure that the motor shaft and load shaft concentric,never hit it, so as not to damage the motor.
