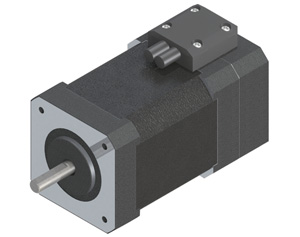

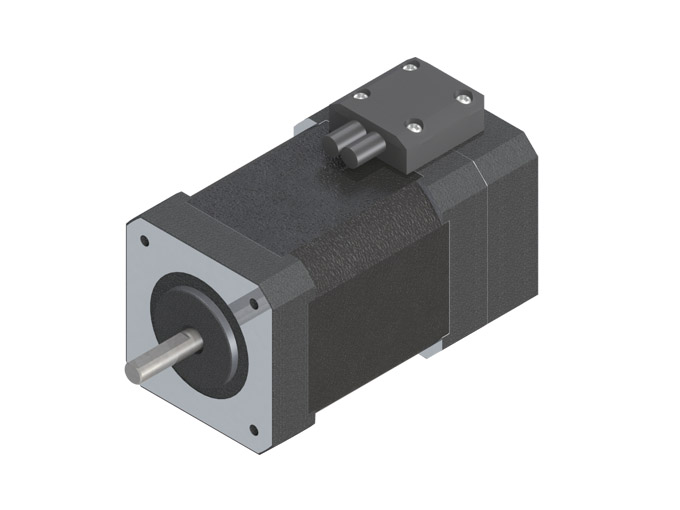

42H2F系列閉環步進電機
閉環步進電機

步距角
Step Angle		 1.8°
絕緣電阻
Insulation Resistancce		 500V DC 100MΩ Min
絕緣強度
Dielectric Strength		 500V AC 50Hz 2mA 1Minute
環境溫度
Ambient Temperature		 -20~+40℃
溫升
Temperature Rise		 80K Max
絕緣等級
Insulation Class		 B

產品性能參數（Electrical specification）：

型號
Model

機身長度
Fuselage Length

額定電壓
Rated voltage

額定電流
Rated Current

繞組電參數

靜力矩
Static moment

轉子慣量
Rotor Inertia

電機質量
Motor quality

@20℃
Typ.
mm
V
Amps
Ohms
mH
N.m
oz-in
g.cm2
oz-in2
Kg
Lbs

42H2F55-E

55

2.6

2.0

1.3

2.2

0.40

57

57

0.31

0.28
0.62

42H2F62-E

62

3.2

2.0

1.6

3.2

0.60

85

82

0.45

0.36
0.79

42H2F77-E

77

3.4

2.0

1.7

4.2

0.80

114

123

0.67

0.60
1.30

以上產品可根據客戶要求定制。
Above Products can be customized according to customer requirement

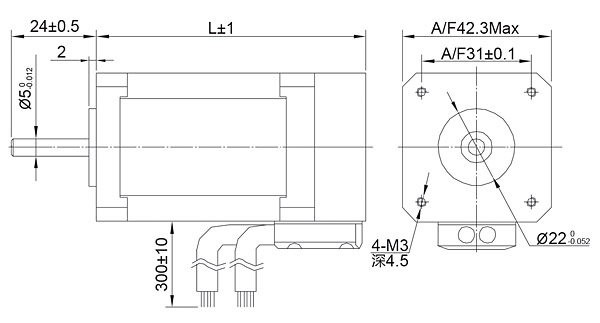

外形尺寸（Dimension）：

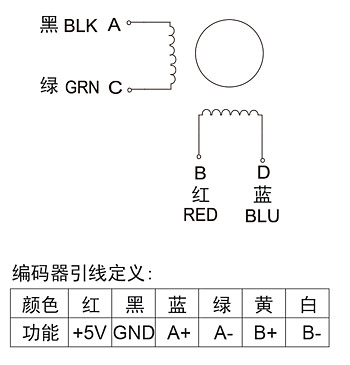

接線圖（Wiring Diagram）：

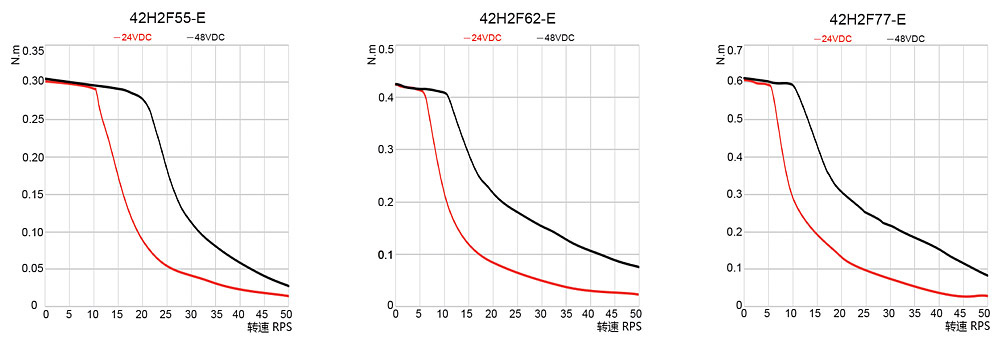

運行矩頻特性（Torque-frequency Characteristic）：

注意：裝配時，須保證電機軸和負載軸的同心，嚴禁敲打，以免損壞電機。
Note: when installing the motor, must ensure that the motor shaft and load shaft concentric,never hit it, so as not to damage the motor.
