60H2F系列閉環步進電機
閉環步進電機

步距角
Step Angle		 1.8°
絕緣電阻
Insulation Resistancce		 500V DC 100MΩ Min
絕緣強度
Dielectric Strength		 500V AC 50Hz 2mA 1Minute
環境溫度
Ambient Temperature		 -20~+40℃
溫升
Temperature Rise		 80K Max
絕緣等級
Insulation Class		 B

產品性能參數（Electrical specification）：

型號
Model

機身長度
Fuselage Length

額定電壓
Rated voltage

額定電流
Rated Current

繞組電參數

靜力矩
Static moment

轉子慣量
Rotor Inertia

電機質量
Motor quality

@20℃
Typ.
mm
V
Amps
Ohms
mH
N.m
oz-in
g.cm2
oz-in2
Kg
Lbs

60H2F77-E

77

4.5

5.0

0.9

2.6

1.80

255

450

2.5

0.83
1.8

60H2F101-E

101

5.5

5.0

1.1

2.4

2.80

397

580

3.2

1.05
2.3

60H2F111-E

110

6.0

5.0

1.2

2.2

3.30

468

900

4.9

1.40
3.1

以上產品可根據客戶要求定制。
Above Products can be customized according to customer requirement


外形尺寸（Dimension）：

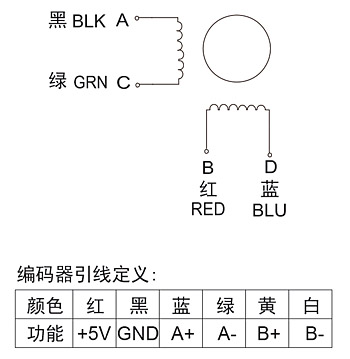

接線圖（Wiring Diagram）：

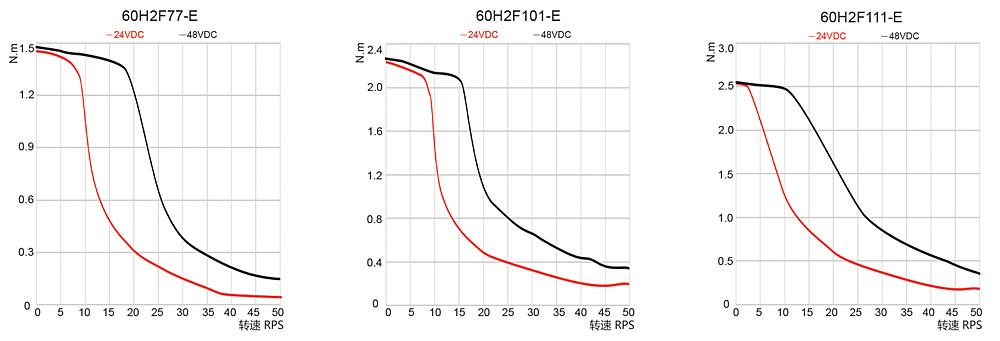

運行矩頻特性（Torque-frequency Characteristic）：

注意：裝配時，須保證電機軸和負載軸的同心，嚴禁敲打，以免損壞電機。
Note: when installing the motor, must ensure that the motor shaft and load shaft concentric,never hit it, so as not to damage the motor.
